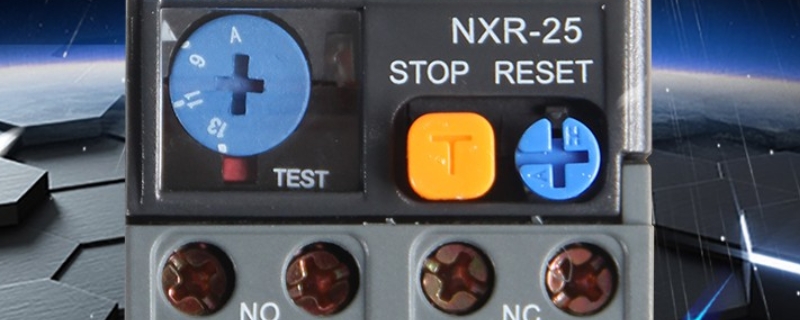

品牌型号：正泰热继电器

系统：NXR-25

热继电器主要用于保护电动机的过载，断相保护及三相电源不平衡的保护，对电动机有着很重要的保护作用。工作原理是过载电流通过热元件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电动机控制电路断开实现电动机断电停车，起到过载保护的作用。

选用时必须了解电动机的情况，如工作环境、启动电流、负载性质、工作制、允许过载能力等。

1、原则上应使热继电器的安秒特性尽可能接近甚至重合电动机的过载特性，或者在电动机的过载特性之下，同时在电动机短时过载和启动的瞬间，热继电器应不受影响（不动作）。

2、当热继电器用于保护长期工作制或间断长期工作制的电动机时，一般按电动机的额定电流来选用。例如，热继电器的整定值可等于0.95~1.05倍的电动机的额定电流，或者取热继电器整定电流的中值等于电动机的额定电流，然后进行调整。

3、当热继电器用于保护反复短时工作制的电动机时，热继电器仅有一定范围的适应性。如果短时间内操作次数很多，就要选用带速饱和电流互感器的热继电器。

4、对于正反转和通断频繁的特殊工作制电动机，不宜采用热继电器作为过载保护装置，而应使用埋入电动机绕组的温度继电器或热敏电阻来保护。

日常维护：

1、热继电器动作后复位要一定的时间，自动复位时间应在5分钟内完成，手动复位要在2分钟后才能按下复位按钮。

2、当发生短路故障后，要检查热元件和双金属片是否变形，如有不正常情况，应及时调整，但不能将元件拆下。

3、使用中的热继电器每周应检查一次，具体内容是：热继电器有无过热、异味及放电现象，各部件螺丝有无松动，脱落及解除不良，表面有无破损及清洁与否。

4、使用中的热继电器每年应检修一次，具体内容是：清扫卫生，查修零部件，测试绝缘电阻应大于1兆欧，通电校验。经校验过的热继电器，除了接线螺钉之外，其它螺钉不要随便行动。

5、更换热继电器时，新安装的热继电器必须符合原来的规格与要求。

6、定期检查各接线电有无松动，在检修过程中绝不能折弯双金属片。
