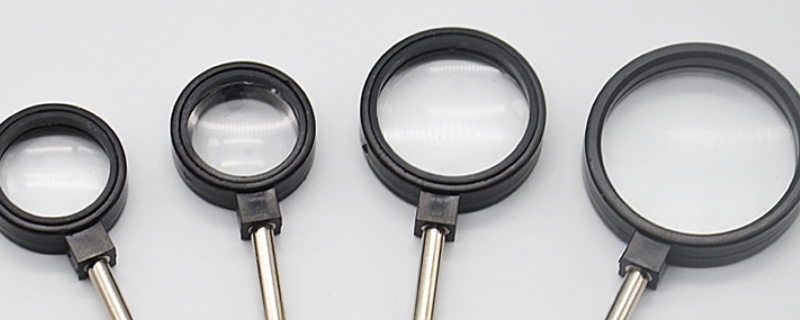

品牌型号：冰禹凹透镜

系统：BY-5018

凹透镜成像规律：当物体为实物时，成正立、缩小的虚像，像和物在透镜的同侧。 凹透镜亦称为负球透镜，镜片的中间薄，边缘厚，呈凹形，所以又叫凹透镜。凹透镜对光有发散作用。近视眼镜是凹透镜。

凹透镜分为双凹，平凹，凸凹（注意：凸凹透镜是凹度大于凸度，凹凸透镜是凸度大于凹度的。）等形式。其两面曲率中心之连线称为主轴，其中央之点O称为光心。通过光心的光线，无论来自何方均不折射。平行主轴之光束，照于凹透镜上折射后向四方发散，逆其发散方向的延长线，则均会于与光源同侧之一点F，其折射光线恰如从F点发出，此点称为虚焦点。在透镜两侧各有一个。凹透镜又称为发散透镜。凹透镜的焦距，是指由焦点到透镜中心的距离。透镜的半径越大其焦距越长，如为薄透镜，则其两侧之焦距相等。

两侧面均为球面或一侧是球面另一侧是平面的透明体，中间部分较薄，称为凹透镜。在光疏介质中使用时，能对入射光束起发散作用，故又称发散透镜。又因其焦距为负，又称负透镜。对薄的凹透镜，成像公式、横向放大率公式和符号法则均与凸透镜同。

凹透镜所成的像总是小于物体的、直立的虚像，凹透镜主要用于矫正近视眼。近视眼主要是由于晶状体的变形，导致光线过早的集合在了视网膜的前面。凹透镜则起到了发散光线的作用，凹透镜成一个正立、缩小的虚像,，使像距变长，恰好落在视网膜上了。
